شیم پلیت (shim plate)
شیم پلیت (shim plate) به ورقه های فلزی (معمولاً استیل) گفته می شود که در همراست سازی و تراز دقیق قطعات در دستگاه ها و ماشین آلات استفاده می گردد. به عبارت دیگر، برای پر کردن شکاف کوچک چند میکرون تا چند میلیمتر بین سطوح مکانیکی از آن استفاده می شود. شیم پلیت در اندازه های مختلف و ضخامت های گوناگون موجود می باشد.
یکی دیگر از کاربردهای تکنولوژی فتواچینگ تولید قطعات و گسکت های شیم با طرحهای سفارشی شما در ابعاد و اندازه مختلف می باشد.
از مزایای شیم پلیت می توان به موارد زیر اشاره نمود:
1. نصب آسان و اجرای سریع عملیات همراستا سازی و تراز
2. دقت بالا و افزایش کیفیت تعمیرات
3. کاهش هزینه
4. کاهش ارتعاشات تجهیزات
5. افزایش طول عمر ماشین آلات و تجهیزات
6. کیف مناسب و مقاوم ،حمل آسان و دسترسی راحت
انواع شیمپلیت، لاتون، ورق و تسمه استنلس استیل ضدزنگ و ضداسید در گریدها و سایزهای مختلف:
گریدهای استیل ضد زنگ و ضد اسید فنری و نرم: 301 , 304 , 310 , 316 , 316L , 430 , 420 , 321 , …
در ضخامتهای: 0.01 ، 0.02 ، 0.03 ، 0.04 ، 0.05 ، 0.06 ، 0.07 ، 0.08 ، 0.1 ، 0.12 ، 0.15 ، 0.18 ، 0.2 ، 0.25 ، 0.3 ، 0.35 ، 0.40 ، 0.45 ، 0.5 ، 0.6 ، 0.7 ، 0.8 ، 1 ، 1.2 ، 1.5 ، 1.8 ، 2 ، 2.2 ، 2.5 ، 3 ، … میلی متر
تمامی شیمها و لاتونها در اندازه های مورد درخواست شما قابل ارائه می باشند.
خصوصیت | TMAS 50/KIT | ||
ابعاد شیمز (mm) | 50×50 mm | ||
تعداد بر ضخامت | 20 | 10 | |
ضخامت (mm) | 0,05 | 0,40 | 2,00 |
0,10 | 0,50 | ||
0,20 | 0,70 | ||
0,25 | 1,00 |

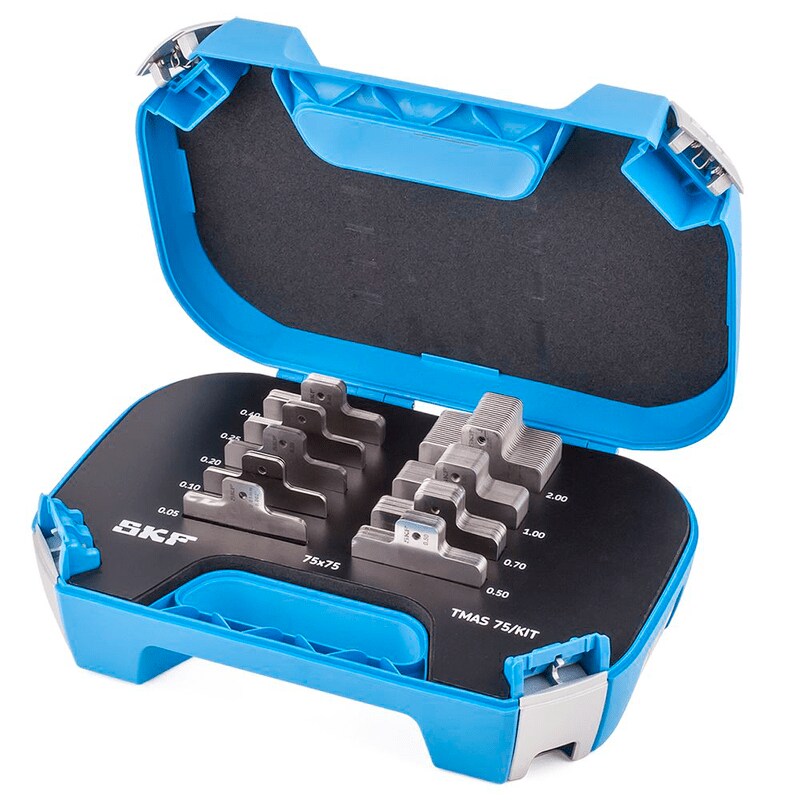

خصوصیت | TMAS 75/KIT | ||
ابعاد شیمز (mm) | 75×75 mm | ||
تعداد بر ضخامت | 20 | 10 | |
ضخامت (mm) | 0,05 | 0,40 | 2,00 |
0,10 | 0,50 | ||
0,20 | 0,70 | ||
0,25 | 1,00 |
